CNC-gefreesde platen
Wij vervaardigen op maatCNC-gefreesde platenvan klanttekeningen en CAD-bestanden, inclusiefbasisplaten, montageplaten, boor- en bevestigingsplaten, slijtplaten, vul- en afstandsplaten, steunplaten, eindplaten, spruitstukplaten, koelplaten- en op maat gemaakte structurele platen. Onze mogelijkheden op het gebied van plaatzagen, CNC-frezen, boren, tappen, verzinken, profileren en vlakslijpen produceren vlakke, nauwkeurige platen voor machinebases, automatisering, gereedschap, hydrauliek, elektronica en assemblage van apparatuur.
Een plaat draagt, lokaliseert en plaatst componenten - zovlakheid, parallelliteit, dikte, nauwkeurigheid van gaten-patronen en kwaliteit van de randenbeslissen of andere onderdelen correct worden gemonteerd en uitgelijnd. Wij bewerken platen vanaluminium (6061-T6, 6063-T5, 7075-T6, 5083, 5052-H32), roestvrij staal (303, 304, 304L, 316, 316L, 17-4 PH), koolstof- en gelegeerd staal (1045, 4140, 4340, Q355-type plaat), messing (C36000, C46400), koper (C10100, C11000) en titanium (graad 2, graad 5), vervaardigd uit gesneden plaat - en niet gebogen uit plaat -, dus elk vlak, gleuf en gat wordt volgens de tekening geproduceerd. Onderdelen worden vervaardigd volgens gespecificeerde afmetingen, toleranties, materialen en afwerkingseisen, waarbij materiaalcertificaten op aanvraag verkrijgbaar zijn.
Soorten CNC-gefreesde platen die wij vervaardigen
Wij bewerken een breed scala aan plaatsoorten. Hieronder staan de meest voorkomende; Als uw tekening een andere configuratie laat zien, stuur deze dan ter beoordeling.

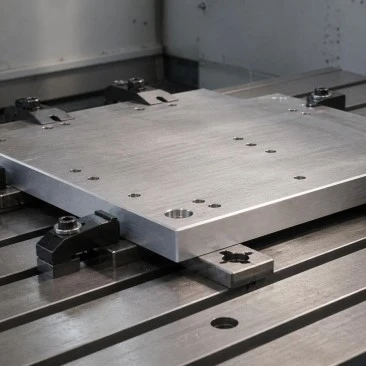

Basis- en montageplaten
Platte funderingen en apparatuurbevestigingen met nauwkeurige gaten.
Materialen: 6061-T6 · 304 · 316L · 4140
Boor- en bevestigingsplaten
Jig- en bevestigingsplaten met gelokaliseerde gatenpatronen.
Materialen:6061-T6 · 4140 · 4340 · 17-4PH
Slijt- en glijplaten
Slijtvast-bestendige contactoppervlakken voor geleiders en glijbanen.
Materialen:4140 · 4340 · 17-4PH · 1045
Vulplaatjes en afstandsplaten
Dunne afstandhouders en vulstukken voor speling en stapelen-.
Materialen:304 · 316L · 6061-T6 · messing
Steun- en eindplaten
Sluit- en verstevigingsplaten voor samenstellingen.
Materialen: 6061-T6 · 304 · Q355 · 4140
Verdeelplaten
Geboorde-poortplaten voor hydraulische en pneumatische circuits.
Materialen:6061-T6 · 4140 · 316L · 17-4PH
Warmte-Gootsteen- en koelplaten
Gevinde en gekanaliseerde platen voor thermisch beheer.
Materialen: 6061-T6 · 5052-H32 · C11000 · C10100
Structurele en knoopplaten
Frame- en verstevigingsplaten voor constructies.
Materialen: 6061-T6 · Q355 · 7075-T6 · 4340
Afdek- en beschermplaten
Afdekkingen en beschermkappen voor machines en behuizingen.
Materialen: 6061-T6 · 304 · 316L · C36000
Lager- en zitplaten
Platen met machinaal bewerkte zittingboringen voor lagers of bussen.
Materialen: 4140 · 4340 · 6061-T6 · 316L
Klem- en gereedschapsplaten
Platen met T-gleuven en klemfuncties.
Materialen: 6061-T6 · 4140 · 304 · Q355
Op maat bewerkte platen
Een-afgewerkte platen, machinaal bewerkt volgens tekening uit massieve plaat.
Materialen:7075-T6 · 4340 · 17-4 PH · Titaniumklasse 5
Heeft u een aangepast bord? Stuur uw tekening
CNC-bewerkingsprocessen voor platen
Plaatzagen en snijden
Beste voor:Maatvoering · plano's · grote voorraad
Snij de plaat op blanco formaat vóór de precisiebewerking.
CNC-frezen
Beste voor:Gezichten · sleuven · zakken · contouren
Primair proces voor vlakke en geprofileerde platen.
Boren en tappen
Beste voor:Boutpatronen · schroefdraad · verzinkboringen
Nauwkeurige gatposities met tap- en verzonken gaten.
Oppervlakte- en Blanchard-slijpen
Beste voor:Vlakheid · parallellisme
Slijpt referentievlakken vlak en evenwijdig met nauwe toleranties.
Profiel- en randbewerking
Beste voor:Buitencontour · afschuiningen
Freest buitenvorm, tabs en radiussen per tekening.
Ontbramen en randafwerking
Beste voor:Randen · gaten · hanteringsveiligheid
Braam-vrije randen en afschuiningen voor coating en veiligheid.
CNC-plaatmaterialen
Voor platen hangt de materiaalkeuze af vanbelasting en stijfheid, gewicht, corrosieomgeving, slijtage en uiterlijk. Wij bewerken platen van de onderstaande metalen materialen: - aluminium, roestvrij staal, koolstof- en gelegeerd staal, messing, koper en titanium.
| Materiaal | Gemeenschappelijke cijfers | Typische plaattoepassingen | Belangrijkste voordelen |
|---|---|---|---|
| Aluminium | 6061-T6 · 6063-T5 · 7075-T6 · 5083 · 5052-H32 | Grondplaten, koellichamen, structuurplaten, deksels | Hoge sterkte-tot-gewicht, corrosiebestendigheid, geanodiseerd; 6061-T6 is de standaard voor algemeen gebruik |
| Roestvrij staal | 303 · 304 · 304L · 316 · 316L · 17-4PH | Maritieme, voedsel- en buitenplaten, slijtplaten | Corrosiebestendigheid; 316L is geschikt voor chlooromgevingen; 17-4 PH voegt kracht toe |
| Koolstof- en gelegeerd staal | 1045 · 4140 · 4340 · Typeplaatje Q355 | Zware onderstellen, opspanplaten, klemplaten | Hoge stijfheid en sterkte; lasbaar en overschilderbaar |
| Messing | C36000 vrij-snijdend messing · C46400 scheepskoper | Instrumentenplaten, decoratieve platen, vulplaten | Uitstekende bewerkbaarheid, corrosiebestendigheid, niet-magnetisch |
| Koper | C10100 (OFHC) · C11000 elektrolytisch koper | Koellichaam- en geleidende platen | Hoge elektrische en thermische geleidbaarheid |
| Titanium | Graad 2 (CP) · Graad 5 (Ti-6Al-4V) | Maritieme, chemische en lichtgewicht platen met hoge-sterkte | Uitstekende corrosieweerstand met de beste sterkte-tot-gewicht |
Plaatnauwkeurigheid en dimensionale controle
Een plaat lokaliseert alles wat erop gemonteerd is, dus de onderstaande kenmerken bepalen of assemblages vastgeschroefd worden zonder te passen. Wij bewerken ze volgens tekening en op verzoek strakker.
| Specificatie | Typisch vermogen | Waarom het belangrijk is voor borden |
|---|---|---|
| Vlakheid | 0,02–0,05 mm per 100 mm (geslepen tot 0,01 mm) | Echt montageoppervlak; sluit onderdelen af en lijnt ze uit |
| Parallellisme (gezichten) | 0,02–0,05 mm per 100 mm | Twee tegenover elkaar liggende vlakken lopen parallel voor stapel-up |
| Dikte | ±0,02–0,05 mm (geslepen tot ±0,01 mm) | Consistente afstandhouder en structurele functie |
| Gatpositie (patroon) | ±0,05–0,1 mm (precisie tot ±0,02 mm) | Gekochte apparatuur en frames blijven zonder nabewerking vastzitten |
| Gatdiameter | ±0,01–0,05 mm; op verzoek geruimd tot H7 | Deuvel- en nauwsluitende-locaties |
| Sleufbreedte en -positie | ±0,03–0,05 mm | T-gleuven, afstelbereiken en speling |
| Verzinkboor / Verzinkboor | Naar tekening (82,5 graden / 90 graden / 120 graden) | Verzonken bevestigingsmiddelen en mof-ruimte |
| Draadnauwkeurigheid | ISO 6g / 6H of per tekening | Veilige bevestiging; getapte en gefreesde schroefdraad |
| Oppervlakteruwheid | Ra 0,8–3,2 μm; Ra 0,2–0,8 μm aarde | Afdichtingsvlakken, uiterlijk, voorbereiding van de coating |
| Kritieke afmetingen | ±0,01 mm (precisie tot ±0,005 mm) | Gauge-kwaliteit en uitlijningsplaten |
Kritieke functies die wij beheersen
Gatenpatronen- gatposities en diameters afgestemd op passende apparatuur, geruimd waar de locatie van de pluggen vereist is.
Vlakheid en parallellisme- gecontroleerd op referentievlakken zodat platen op de juiste plek zitten en uitgelijnd zijn; grond waar nodig.
Dikte en stapel-Omhoog- uniforme dikte, zodat vulplaten en afstandhouders speling behouden.
Draden- metrische, UNC/UNF en speciale schroefdraad met de juiste diepte en sterkte.
Randen en hoeken- afgeschuinde, ontbraamde randen met radiussen volgens tekening voor veiligheid en hechting van de coating.
Identificatie- onderdeelnummers of lasermarkering op aanvraag voor traceerbaarheid en montage.
Warmtebehandeling en spanningsverlichting voor CNC-platen
Geladen stalen platen en aluminiumplaten met hoge sterkte- krijgen een warmtebehandeling zoals aangegeven in de tekening. Door de spanning te verminderen na het voorbewerken blijven grote en dunne platen vlak voordat ze worden afgewerkt.
| Warmtebehandeling | Toepasselijke kwaliteiten | Typische plaatdelen |
|---|---|---|
| Doven en temperen | 1045 · 4140 · 4340 | Zware basis- en structuurplaten |
| Oplossing + veroudering | 17-4 PH · 7075-T6 | Hoge-sterkte roestvrijstalen en aluminium platen |
| Stress verlichten | Alle staalsoorten · 6061-T6 | Grote en dunne platen voordat ze klaar zijn met frezen/slijpen |
| Normaliseren | Koolstofstalen plaat | Las-voorbereidings- en constructieplaten |
Oppervlakteafwerkingen voor CNC-platen
Oppervlakteafwerking beschermt platen tegen corrosie en bereidt ze voor op montage-, schilder- of geanodiseerde uiterlijkvereisten.
Chemische conversie
Stroomloos vernikkelen
Elektrolytisch polijsten
Poederlaag
| Oppervlakteafwerking | Toepasselijke materialen | Typische plaatdelen | Belangrijkste voordeel |
|---|---|---|---|
| Anodiseren (Type II / Hard III) | 6061-T6 · 6063-T5 · 7075-T6 · 5083 | Basis, koellichaam- en structurele platen | Corrosie- en slijtvastheid; kleur opties |
| Chemische conversie (chromaat) | Aluminium kwaliteiten | Verf-klare afdekkingen en beschermingen | Geleidende corrosiebescherming; verf basis |
| Stroomloos vernikkelen | 4140 · 4340 · 1045 · Aluminium | Hydraulische en industriële platen | Uniforme corrosiebescherming op alle oppervlakken |
| Passivering | 303 · 304 · 316L · 17-4 PH | Maritieme, voedsel- en buitenborden | Verwijdert vrij ijzer, verbetert de corrosieweerstand |
| Elektrolytisch polijsten | 304 · 316L | Voedsel, medische en schone borden | Glad, schoon, helder oppervlak |
| Verzinken | Koolstofstaal | Stalen platen voor algemene- doeleinden | Economische corrosiebescherming |
| Zwarte Oxide | 1045 · 4140 · 4340 | Industriële en machineplaten | Economische corrosiebescherming; lage opbouw |
| Poedercoating/verfvoorbereiding | Staal · Aluminium | Structurele en buitenplaten | Machinaal geverfde-oppervlakken op aanvraag |
Plaatkwaliteitscontrole
We inspecteren vlakheid, parallelliteit, gatenpatronen, dikte en schroefdraad tijdens de productie om ervoor te zorgen dat de platen voldoen aan de tekening en correct worden gemonteerd. Voor gedocumenteerde projecten kunnen wij materiaalcertificaten en inspectierapporten aanleveren ter ondersteuning van uw inkomende inspectie.
Inspectie van haaksheid en haaksheid
CMM-hoogtemeterinspectie
CMM-oppervlakteplaatinspectie
Go/No-Ga naar draadmeterinspectie
Inspectie van pinmetermicrometers
| Inspectie-item | Uitrusting / Methode | Typische plaatdelen |
|---|---|---|
| Vlakheid en parallellisme | CMM · Oppervlakteplaat en indicator · Graniet plat | Basis-, armatuur- en referentieplaten |
| Gatpositie en patroon | CMM · Hoogtemeter | Grondplaten, spruitstukplaten, armaturen |
| Gatdiameter | Penmeters · Micrometer · CMM | Boutgaten, deuvelgaten, verzinkboringen |
| Dikte | Micrometer · Schuifmaat · CMM | Shims, spacers en alle platen |
| Sleufbreedte en profiel | CMM · Remklauw | T-sleuven, aanpassingssleuven |
| Draadinspectie | Go/No-Go draadmeters | Schroefdraadgaten en noppen |
| Oppervlakteruwheid | Ruwheidstester | Afdichting en uiterlijk gezichten |
| Materiaalverificatie | Spectrometer + materiaalcertificaat | Inkomende grondstof (EN 10204 3.1 beschikbaar) |
| Laatste inspectie | CMM + Keuringsrapport | Definitieve dimensionale acceptatie |
Gedocumenteerde kwaliteitscontrole nodig?Stuur ons uw tekeningen en keuringseisen.
Prototype en plaatbewerking met een laag volume
Plaatprojecten beginnen vaak met prototypes - nieuwe ontwerpen, pasvormcontroles op assemblages of vervangingen die vóór productie moeten worden getest. Wij ondersteunenprototype en CNC-bewerking in kleine- volumesvan afzonderlijke monsters tot herhaalde kleine-batchbestellingen.
Prototypebewerking
Voor nieuwe ontwerpen, validatie en fitchecks.
Typische hoeveelheid:1–10 st
Lage-volumeproductie
Voor pilotsystemen en eerste productieruns.
Typische hoeveelheid:10–1,000+ st
Herhaal productie
Voor reserveplaten en terugkerende bestellingen met gevestigde ontwerpen.
Typische hoeveelheid:Op basis van projectvereisten
Geschikt voor
Basis- en montageplaten
Boor- en bevestigingsplaten
Slijtage-, vul- en afstandsplaten
Achter-, eind- en afdekplaten
Spruitstuk- en warmteafvoer-platen
Structurele en op maat bewerkte platen
Verpakking en doorlooptijd voor CNC-gefreesde platen
Verpakking
Oppervlaktebescherming:PE-zakken, beschermfolie op geanodiseerde en gepolijste oppervlakken
Corrosiebescherming:VCI-papier voor stalen platen in het buitenland
Randbescherming:Hoekbeschermers op aanvraag voor grote plaatzendingen
Gemengde bestellingen:Gesorteerd op onderdeelnummer met labels en hoeveelheidchecklists
Aangepaste verpakking:Klant-specifieke verpakkingsvereisten worden ondersteund
Typische doorlooptijd
| Besteltype | Typische doorlooptijd |
|---|---|
| Prototype | 5–10 werkdagen |
| Lage-volumevolgorde | 10–20 werkdagen |
| Productieorder | 15–30 werkdagen |
| Herhaal bestelling | 10–25 werkdagen |
Veelgestelde vragen
Vraag: 1. Welke CNC-gefreesde platen kunt u vervaardigen?
A: Wij vervaardigen op maat gemaakte basisplaten, montageplaten, boor- en bevestigingsplaten, slijtplaten, opvul- en afstandsplaten, steun- en eindplaten, spruitstukplaten, koel-platen en op maat gemaakte structurele platen op basis van klanttekeningen.
Vraag: 2. Van welke materialen bewerken jullie platen?
A: Wij bewerken platen van aluminium (6061-T6, 6063-T5, 7075-T6, 5083, 5052-H32), roestvrij staal (303, 304, 304L, 316, 316L, 17-4 PH), koolstof- en gelegeerd staal (1045, 4140, 4340), messing (C36000, C46400), koper (C10100, C11000) en titanium (graad 2, graad 5).
Vraag: 3. Bewerken jullie platen uit massief plaatmateriaal?
EEN: Ja. Wij bewerken platen uit gesneden plaat en staaf, zodat alle vlakken, sleuven en gaten volgens de tekening - vlakker en nauwkeuriger worden geproduceerd dan gevormde-plaatconstructies.
Vraag: 4. Welke toleranties kun je op platen bereiken?
A: Normaal hanteren we een vlakheid van 0,02–0,05 mm per 100 mm (geslepen tot 0,01 mm), ±0,02–0,05 mm dikte, ±0,05–0,1 mm gatposities en ±0,01 mm (precisie tot ±0,005 mm) op kritische afmetingen.
Vraag: 5. Kun je platen slijpen voor extreme vlakheid?
EEN: Ja. Wij bieden oppervlakte- en Blanchard-slijpen aan om referentievlakken tot een vlakheid en parallelliteit van 0,01 mm te brengen waar de tekening dit vereist.
Vraag: 6. Kunt u geboorde en getapte gatenpatronen machinaal bewerken?
EEN: Ja. Wij boren en tappen metrische, UNC/UNF en speciale schroefdraden, plus verzinkboren en verzinkboren (82,5 graden / 90 graden / 120 graden) voor vlakke bevestigingsmiddelen.
Vraag: 7. Kunt u dunne vulplaten en afstandsplaten bewerken?
EEN: Ja. We houden de dikte aan op ±0,02–0,05 mm (precisie tot ±0,01 mm) op dunne vulplaten en afstandshouders voor een nauwkeurige stapel-.
Vraag: 8. Kunnen warmte-platen en geleidende platen machinaal worden bewerkt?
EEN: Ja. Wij bewerken aluminium lamellen/gekanaliseerde koellichamen en koperen (C10100, C11000) geleidende platen voor thermisch beheer.
Vraag: 9. Welke oppervlakteafwerkingen biedt u aan voor platen?
A: Anodiseren (Type II / Hard III), chemische conversiecoating, stroomloos nikkel, passivatie, elektrolytisch polijsten, verzinken, zwart oxide en verf-klaar bewerkte oppervlakken.
Vraag: 10. Kunt u T-gleuven en klemfuncties toevoegen?
EEN: Ja. Wij bewerken T-sleuven, spiebanen en klemnokken in platen voor gereedschaps- en opspantoepassingen.
Vraag: 11. Kunt u materiaalcertificaten en inspectierapporten verstrekken?
A: Op verzoek kunnen wij materiaalcertificaten (EN 10204 3.1), dimensionale inspectierapporten, CMM-rapporten en vlakheidsrapporten verstrekken.
Vraag: 12. Accepteert u 2D-tekeningen en CAD-bestanden?
A: We kunnen werken vanuit gewone STEP-, STP-, IGES-, IGS-, SolidWorks-, DXF- en 2D-tekeningbestanden.
Vraag: 13. Wat is de typische doorlooptijd voor CNC-gefreesde platen?
A: Typische doorlooptijden zijn 5-10 werkdagen voor prototypes, 10-20 werkdagen voor bestellingen met een laag volume- en 15-30 werkdagen voor productieorders, afhankelijk van de complexiteit, hoeveelheid, materiaal en afwerking.
Stuur uw 2D-tekening of 3D CAD-bestand, materiaalkwaliteit, hoeveelheid en afwerkingsvereisten.
